Serie TBMA

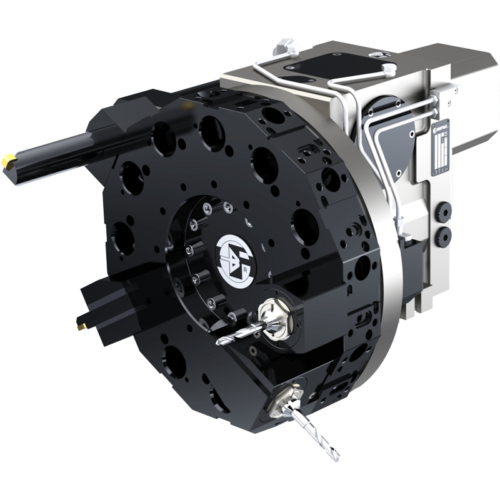

Torrette ad utensili rotanti con motorizzazione esterna modulare che si applica esternamente alla torretta TB standard, gira solo l’utensile interessato alla lavorazione.
Innesto automatico, senza perdita di tempo, dell’utensile rotante in posizione di lavoro (non sono necessari orientamenti dell’albero del modulo né prima né dopo l’indexaggio della torretta – RISPARMIO TEMPI MORTI).
Utilizzo di dischi a norme ISO 10889 (ex DIN 69880).In tutte le posizioni è possibile montare indifferentemente un utensile rotante o fisso.
Ingombri del sistema di motorizzazione contenuti, tali da non limitare il campo di avoro del tornio.
| Size
Taglia |
TBMA100 | TBMA120 | TBMA160 | TBMA200 | TBMA250 | TBMA320 | TBMA400 | |||
| Number of division
Numero di posizioni |
8-12-16 | 8 – 12 – 16 – 24 | ||||||||
| Moment of Inertia
Momento d’inerzia |
Kgm² | 0,25 | 0,15÷1,8 | 0,15÷1,8 | 0,4÷8 | 0,4÷8 | 0,7÷40 | 20÷100 | ||
| Max tangential torque
Max coppia tangenziale |
Nm | 450 | 1100 | 1900 | 4000 | 7500 | 16000 | 26000 | ||
| Max Overturning torque in pressing direction
Max coppia ribaltante a premere |
400 | 1200 | 2100 | 6000 | 12000 | 25000 | 41400 | |||
| Max Overturning torque in lifting direction
Max coppia ribaltante a sollevare |
150 | 700 | 1600 | 3500 | 6500 | 13000 | 20000 | |||
| Max Unbalancing torque
Max coppia sbilanciata |
3 | 10 | 15 | 40 | 60 | 160 | 470 | |||
| Positioning accuracy
Precisione di posizionamento |
Deg.
|
±4″ | ||||||||
| Accuracy of repeatability
Accuratezza Ripetibilità |
Deg.
|
±1,6″ | ||||||||
| Positining time *
Tempo di Posizionamento *
|
30° | sec | 0,13 | 0,13÷0,24 | 0,20÷0,34 | 0,64 | ||||
| 45° | sec | 0,17 | 0,17÷0,28 | 0,25÷0,38 | 0,71 | |||||
| 180° | sec | 0,3 | 0,34÷0,50 | 0,53÷0,73 | 1,76 | |||||
| Unlocking + Locking time*
Tempo di sbloccaggio + bloccaggio* |
sec | 0,3 | 0,43 | 0,53 | 1,2 | |||||
| Pneumatic Locking Pressure
Pressione pneumatica di bloccaggio |
Bar | 5 ±1 | / | |||||||
| Hydraulic Locking Pressure
Pressione idraulica di bloccaggio |
Bar | / | 30 ±3 | |||||||
| Max coolant pressure (standard version)
Max Pressione refrigerante (versione standard) |
bar | 40 | ||||||||
| Max coolant pressure (special version)
Max Pressione refrigerante (versione speciale) |
bar | 70 | ||||||||
| Max coolant pressure (with coolant device)
Max Pressione refrigerante (con adattatore refr. ) |
bar | / | 120 | |||||||
| Turret weight
Peso torretta |
Kg | 70 | 90 | 100 | 180 | 250 | 550 | 800 | ||
Driven Tool
| Size
Taglia |
TBMA100 | TBMA120 | TBMA160 | TBMA200 | TBMA250 | TBMA320 | TBMA400 | |
| VDI size
Taglia VDI |
16-20 | 20-30 | 30-40 | 40-50 | 50-60 | 60 | 60-80 | |
| Max speed of driven tool
Velocità massima motorizzazione |
rpm | 6000 | 5000 | 3500 | 3000 | |||
| Max speed of driven tool (forced lubrication version)
Velocità massima motorizzazione (versione lubr. forzata) |
rpm | 8000 | 7000 | / | / | |||
| Max motor nominal torque (S1)
Massima copia nominale motore (S1) |
Nm | 10 | 16 | 20 | 50 | 55 | 100 | 130 |
| Max nominal power
Massima potenza nominale |
Kw | 3 | 5 | 6 | 9 | 10 | 15 | 18,5 |
| Ratio: RPM motor : RPM take power
Rapporto: Giri/min motore – Giri/min presa di moto |
1:1 | |||||||
| / | / | 1:1.25 | 1:1.315 | 1:1.52 | 1:1.45 | 1:1.85 | ||
| Live Tooling System
Sistema/Dentatura utensile |
Baruffaldi – DIN5480 | |||||||
